连接和电源

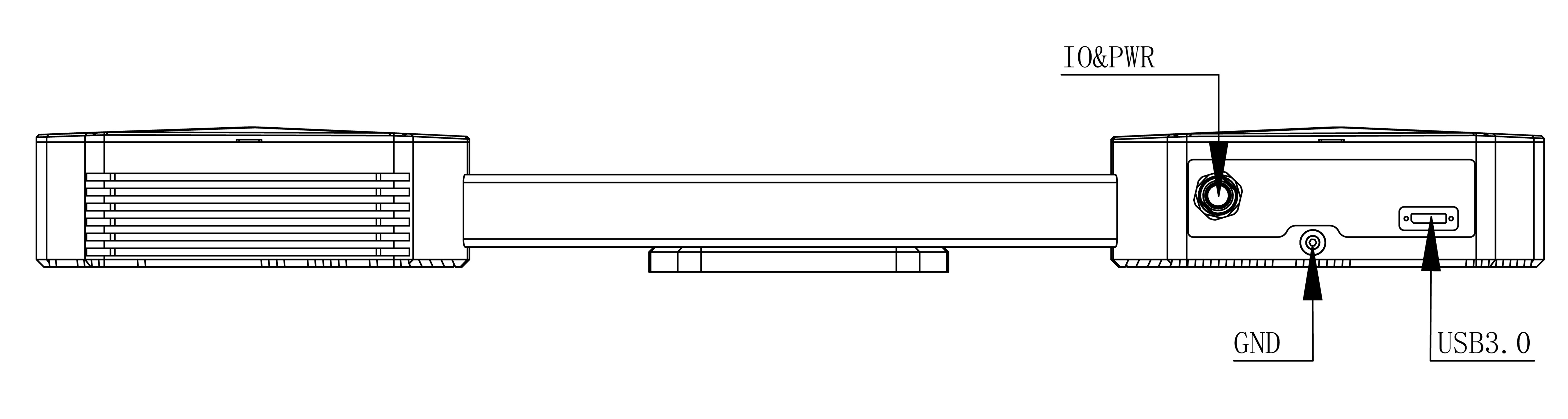

图 1：S2041600 系列相机电源和 USB 接口图

电源适配器说明​

  • Input(输入) ：100-240VAC，50/60Hz，1.4A
  • Output(输出) ：24V—5.0A，120W MAX

使用其他电压和电流的电源适配器可能导致设备损坏或无法投影。 适配器类型对应的适用相机型号请参阅:适配器类型对应的适用相机型号

控制线接线说明​

相机提供外部硬触发的IO端口，提供对应的IO控制线及接线说明。详细信息请参阅IO控制线外形尺寸参数。

USB高速数据传输线​

通过标准的USB接口可实现相机连接控制、数据传输。提供的USB高速数据传输线的详细信息请参阅USB高速数据传输线说明。

设备状态​

设备状态 （DeviceState） 包括以下 5 种状态：

  • Disconnected：无法进行通信作。
  • 在 Init：可以设置 Register 值，但设备不会执行任何作。
  • Standby：设备处于空闲状态，已准备好进行新的捕获。
  • Under Exposure （曝光下）：设备正在曝光;应避免被测物体的移动或振动，因为它们可能会增加 3D 点云中的误差。
  • 在传输下：设备已完成曝光，正在将 3D 点云传输到 PC。此时，可以移动被测物体以缩短循环时间。

可以通过轮询或回调函数来检索设备状态。建议进行回调检索，以避免频繁轮询。除了软件接口外，设备指示灯还反映了设备的状态：

  • PWR：电源状态指示灯（黄绿色常亮—电源正常）。
  • HW：硬件状态指示灯（黄绿色常亮—硬件正常）。
  • SW：软件状态指示灯（绿色闪烁—软件通讯正常）。

（1）* 相机的电源和IO集成17针接口包括两个输入孔和两个输出孔。连接时，请确保电源线插头的方向与接口匹配。

复位​

当产品发生异常需要复位时，列举情况如下表：

序号异常情况可能原因解决办法
1相机无法连接PC1、USB未插接牢固；2、驱动没有正确安装；1、重插USB线，相机断电重启；2、运行安装批处理；
2USB显示为USB2.0USB未插接牢固，USB驱动未安装好，或者插接到USB2.0的接口上确认是否已安装USB3.0驱 动，重新插接再断电重启相机
3相机无法正常拍照相机受到外部干扰，或者内部故障远离干扰源，或做屏蔽处理后重启相机电源

危险

注意事项：

  • 本产品必须经由专业人员安装，请务必遵循操作规范，避免造成伤害和安全问题。
  • 切勿尝试打开或者修理设备，错误的操作会对设备造成永久性损害。
  • 设备安装完毕后，请勿轻易移动，拆卸设备零件
  • 在进行测试或操作前仔细阅读相关说明文件。
  • 设备安装固定支架应避免剧烈震动。
  • 为保证检测一致性，请确保检测环境温度、湿度的相对恒定。
  • 使用专业工具对镜片进行维护清洁，避免损伤镜片。
  • 长时间直视投影仪发出的高亮度蓝光可能对眼睛有伤害。
